Configuração com o ZEISS CALYPSO preset
de uma máquina EDM para uma célula automatizada
Com uma máquina de medição por coordenadas ZEISS e o software ZEISS CALYPSO preset, você poderá preparar eletrodos com rapidez e segurança. Com isso, você se beneficia não só da redução do tempo de configuração das máquinas, mas também de maior precisão e um aumento considerável de produtividade.
Invista na produção do futuro passo a passo.
Deixe somente a produção por conta das suas máquinas EDM
nós cuidaremos da medição para você.
Você ainda fixa eletrodos e peças e os alinha manualmente? Você obtém um máximo de 1000 horas de erosão por ano e, assim, preenche o tempo de um especialista completamente?
Erosão, alinhamentos manuais e medição em uma máquina EDM significam tempo de inatividade da máquina, preparação mais longa, resultados imprecisos e processos ineficientes.
![Prozess2 Prozess2]({"small":"https://images.zeiss.com/metrology/solutions/edm/edm-infographic-en.ts-1551885538502.jpg?auto=compress%2Cformat&fm=png&ixlib=java-1.1.11&w=640&s=d3ff763ced0a231c93dbbc6952206b28","large":"https://images.zeiss.com/metrology/solutions/edm/edm-infographic-en.ts-1551885538502.jpg?auto=compress%2Cformat&fm=png&ixlib=java-1.1.11&w=1280&s=bb89bc1fab55c7a1593bd9dc4fbf6316","medium":"https://images.zeiss.com/metrology/solutions/edm/edm-infographic-en.ts-1551885538502.jpg?auto=compress%2Cformat&fm=png&ixlib=java-1.1.11&w=832&s=9f1395903bc5dbd23d34d70235e78a63","full":"https://images.zeiss.com/metrology/solutions/edm/edm-infographic-en.ts-1551885538502.jpg?auto=compress%2Cformat&fm=png&ixlib=java-1.1.11&w=1920&s=f9694ba20faf23a782562224467dbf09"})
Simplifique seus processos
Invista em eficiência com uma solução ZEISS
- Seu elemento extra // de produtividade e eficiência em equipamentos
- Seu elemento extra // de precisão e estabilidade em processos
- Seu elemento extra // de competitividade mundial
- Seu elemento extra // de pré-requisitos para uma produção 24/7
Preparação e medição manual na CMM
ZEISS DuraMax versus máquina EDM – uma comparação direta
![Carrinho ZEISS Pallet transport Carrinho ZEISS Pallet transport]({"small":"https://images.zeiss.com/metrology/solutions/edm/edm_closeup.ts-1549440006661.jpg?auto=compress%2Cformat&fm=png&ixlib=java-1.1.11&w=640&s=c4b98ae1f7cfe748984bccd18644cd0d","large":"https://images.zeiss.com/metrology/solutions/edm/edm_closeup.ts-1549440006661.jpg?auto=compress%2Cformat&fm=png&ixlib=java-1.1.11&w=1280&s=f62ddad1090e3b60d06f1e422c7ee4c4","medium":"https://images.zeiss.com/metrology/solutions/edm/edm_closeup.ts-1549440006661.jpg?auto=compress%2Cformat&fm=png&ixlib=java-1.1.11&w=832&s=470c282b7f48287491ab3a980904cdbe","full":"https://images.zeiss.com/metrology/solutions/edm/edm_closeup.ts-1549440006661.jpg?auto=compress%2Cformat&fm=png&ixlib=java-1.1.11&w=1920&s=221a47cf8c9c73530b72709acf94777d"})
Medição manual de desvios na máquina EDM
O desvio de eletrodos e peças muitas vezes é medido diretamente na máquina EDM. Mas esse método traz diversos problemas. Enquanto a máquina EDM está medindo desvios, não está produzindo nenhuma peça.
Como a medição na máquina EDM leva muito tempo, a produtividade da máquina sofre grande redução. A precisão da medição é menor em comparação direta com uma máquina de medição por coordenadas. Sendo assim, a qualidade da peça
cai.
Uma solução ZEISS que vale a pena para sua produção
A medição em uma máquina tridimensional vale a pena já com sua primeira máquina EDM: redução no tempo de preparação, mais tempo de operação, aumento da produção e geração de dados de qualidade aumentam a sua produtividade geral.
Os dados de desvio são transferidos diretamente para a máquina EDM.
Assim, a CMM possibilita que a máquina EDM atinja um grau muito mais alto de utilização e, ao mesmo tempo, reduz os custos de produção e a necessidade de investimentos adicionais.
![Estação ZEISS Rotation set-up Estação ZEISS Rotation set-up]({"small":"https://images.zeiss.com/metrology/solutions/edm/zeiss-duramax-closeup-edm.ts-1549440006736.jpg?auto=compress%2Cformat&fm=png&ixlib=java-1.1.11&w=640&s=1cfcc1d221f4b33d9191851d9c757243","large":"https://images.zeiss.com/metrology/solutions/edm/zeiss-duramax-closeup-edm.ts-1549440006736.jpg?auto=compress%2Cformat&fm=png&ixlib=java-1.1.11&w=1280&s=e1d518700bf5eca9f5058c733d673853","medium":"https://images.zeiss.com/metrology/solutions/edm/zeiss-duramax-closeup-edm.ts-1549440006736.jpg?auto=compress%2Cformat&fm=png&ixlib=java-1.1.11&w=832&s=e3212268d95e57ad6f3a8227f9017092","full":"https://images.zeiss.com/metrology/solutions/edm/zeiss-duramax-closeup-edm.ts-1549440006736.jpg?auto=compress%2Cformat&fm=png&ixlib=java-1.1.11&w=1920&s=0082e98494c9199f1b270ca8125856ea"})
Medições simples de desvios e qualidade: desde o eletrodo até a peça e, também, o sistema de fixação
O ZEISS CALYPSO preset proporciona manuseio simples com uma interface de usuário interativa, além da medição de desvios dos eletrodos e de peças.
O software oferece uma biblioteca completa, com todas as atuais macros de preparação de eletrodos e peças.
Célula EDM totalmente automatizada
Com ZEISS DuraMax, ZEISS CALYPSO preset e job manager![Ganze Zelle_DE Ganze Zelle_DE]({"small":"https://images.zeiss.com/metrology/solutions/edm/edm-station-en.ts-1551884781316.jpg?auto=compress%2Cformat&fm=png&ixlib=java-1.1.11&rect=0%2C169%2C1920%2C1080&w=640&s=52868d0733d3eb692f24a6b8a64e6653","large":"https://images.zeiss.com/metrology/solutions/edm/edm-station-en.ts-1551884781316.jpg?auto=compress%2Cformat&fm=png&ixlib=java-1.1.11&rect=0%2C169%2C1920%2C1080&w=1280&s=92a7336f328278dee6b63c90a4f6d575","medium":"https://images.zeiss.com/metrology/solutions/edm/edm-station-en.ts-1551884781316.jpg?auto=compress%2Cformat&fm=png&ixlib=java-1.1.11&rect=0%2C169%2C1920%2C1080&w=832&s=45d5f351becd13b94af9f8ff0ea8167c","full":"https://images.zeiss.com/metrology/solutions/edm/edm-station-en.ts-1551884781316.jpg?auto=compress%2Cformat&fm=png&ixlib=java-1.1.11&rect=0%2C169%2C1920%2C1080&w=1920&s=e9c4567fb41a20e43b07495fbcbbd75e"})

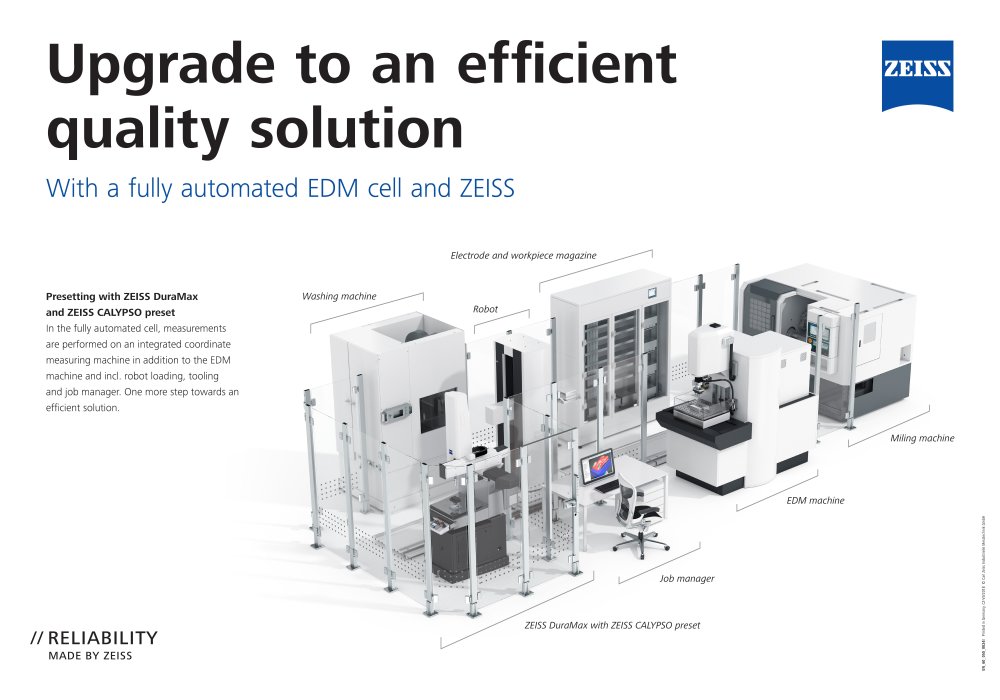

Na célula totalmente automatizada, as medições são realizadas em uma máquina de medição por coordenadas integradas, adicionalmente à máquina EDM, incluindo carregamento por robô, usinagem e job manager.
Offset measurements away from the machine tool boost manufacturing efficiency
